Элементы ФЭС

Что такое ФЭС?

ФЭС – это совокупность фотолюминесцентных элементов, предназначенных для обеспечения эвакуации людей из зданий, сооружений и транспортных средств, в случае возникновения чрезвычайной ситуации, в том числе при аварийном отключении электрического освещения, пожара, задымления, а также для обеспечения процесса ликвидации чрезвычайной ситуации.
Система фотолюминесцентных указателей, позволяет визуализировать объекты и предметы в темноте, благодаря эффекту длительного послесвечения.

При воздействии света естественного или искусственного происхождения указатели ФЭС запасают энергию, и после прекращения действия освещения продолжают быть видимыми в полной темноте. Минимальное время активации указателей составляет: 5-10 минут, длительность послесвечения составляет от 8 до 36 часов, в зависимости от использованных материалов. И хотя яркость послесвечения с течением времени заметно уменьшается, чувствительность глаза человека в темноте также возрастает во много раз.

Способность глаза адаптироваться при снижении окружающего светового фона обеспечивает людям возможность различать светящиеся в темноте элементы ФЭС длительное время вплоть до достижения яркости послесвечения значений соизмеримых с величиной пороговой чувствительности глаза.

Cовременные элементы ФЭС не содержат фосфора и других вредных и радиоактивных добавок.
Конструктивно указатели ФЭС выполняются с учетом требований эргономики и современного дизайна, что в полной степени отвечает особенностям и стилю любого помещения. Указатели могут быть разработаны с учетом конкретных требований заказчика: низкая истираемость, противодействие агрессивным средам, вандалоустойчивость, легкость нанесения. Указатели могут быть изготовлены на основе различных материалов: пластики, металл, алюминий, самоклеящиеся виниловые пленки, краски, нити, керамика и т.д..
В сравнении с электрическими системами освещения путей эвакуации, ФЭС имеют ряд неоспоримых преимуществ:
- ФЭС не потребляет электроэнергию, а это значит, что не требуется электрической проводки, электрощитов и защитной автоматики. Кроме того, указатели ФЭС можно легко и быстро установить в нужном с точки зрения безопасной эвакуации месте: на дверях, перилах и ступенях лестниц, а также поверхности пола коридоров и проходов. Элементы ФЭС электробезопасны и при прикосновении к ним не возникает вероятность поражения электрическим током.

- Элементы ФЭС не могут являться источником возгорания и взрыва, что особенно важно для объектов высокого риска.
- ФЭС не требует затрат на эксплуатацию. Нет необходимости в квалифицированном обслуживающем персонале и расходных материалах, а периодическое вытирание пыли с поверхности элементов ФЭС может выполнять и неквалифицированный персонал.
-  ФЭС является децентрализованной системой, поэтому ее невозможно сломать или отключить. Вывести из строя ФЭС - значит демонтировать сотни ее элементов, что практически невозможно.
- Полностью исключается человеческий фактор. С системой ФЭС не возможно договориться. Указатели не могут «проспать пожар» или запаниковать.
- Только ФЭС позволяет создать единую систему эвакуации на всем протяжении, что не возможно используя электрические светильники, которые обычно локально располагаются в коридорах, над дверьми эвакуационных выходов или на лестничных площадках. Так же оказываются бесполезными и обычные «зеленые наклейки». Система фотолюминесцентных указателей позволяет, попавшим в беду людям не только быстро, без паники, отыскать эвакуационный выход, но и успешно преодолеть при этом лестницы, обойти колонны, выступающие углы стен, производственное оборудование и другие препятствия. Так же эта система помогает персоналу и сотрудникам МЧС работающим на незнакомом объекте быстро отыскать системы пожаротушения, сухотрубы, телефоны аварийной связи, и тем самым предотвратить развитие аварии или пожара, что автоматически приводит к уменьшению числа возможных жертв и разрушений.

Правила размещения указателей ФЭС:

Существует три уровня размещения указателей ФЭС – нижний, средний и верхний.
- Нижний уровень размещения является основным. Как известно, при пожаре опасность для людей представляет не только огонь, но и газообразные продукты горения, имея более высокую температуру, чем окружающий воздух они плотными клубами дыма поднимаются вверх и быстро заполняют объем помещения, поэтому все указатели, размещенные в верхней части стен, над дверьми эвакуационных выходов, перестают быть эффективными. Возможность ориентирования, а также воздух для дыхания сохраняются только до нижней границы дыма, которая находится на расстоянии около 30-40 см от уровня пола. Люди, спасая жизнь, инстинктивно встают на четвереньки и ползут к выходу. В связи с этим, элементы ФЭС нижнего уровня следует размещать на стене, на высоте не более 400 мм от уровня пола и (или) на поверхности пола. Направляющая линия размещается только на нижнем уровне.

- Средний уровень размещения является промежуточным на высоте от 1,2 до 1,8 м от поверхности пола в целях усиления их видимости для определения направления движения к эвакуационному выходу, местам размещения спасательных средств, средств противопожарной защиты, средств оказания первой помощи. Элементы ФЭС на промежуточном уровне размещают на стене.
- Верхний уровень размещения на расстоянии от пола более 1,8 м служит для указания изменения направления движения к эвакуационному выходу или месту размещения спасательных средств, обозначения дверей эвакуационных или аварийных выходов, а также усиления видимости элементов ФЭС нижнего и промежуточного уровней размещения.

Примеры обозначения указателями ФЭС различных объектов можно увидеть ниже.

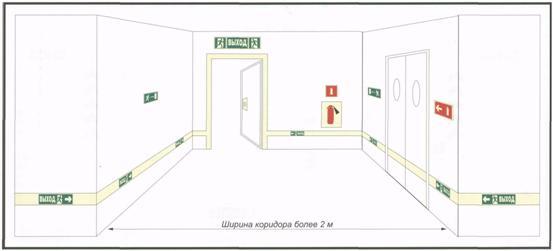

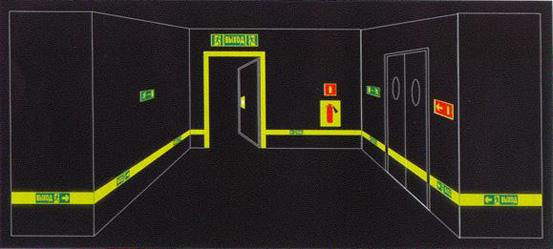

Обозначение элементами ФЭС коридоров. Пути эвакуации в коридорах допускается обозначать одной или двумя направляющими линиями. В коридорах шириной до 2 м включительно рекомендуется размещать одну направляющую линию. В коридорах шириной более 2 м следует размещать две направляющие линии по обеим сторонам. В помещениях большой площади, в том числе производственного характера, пути эвакуации следует обозначать на всех сторонах настенной направляющей линией.

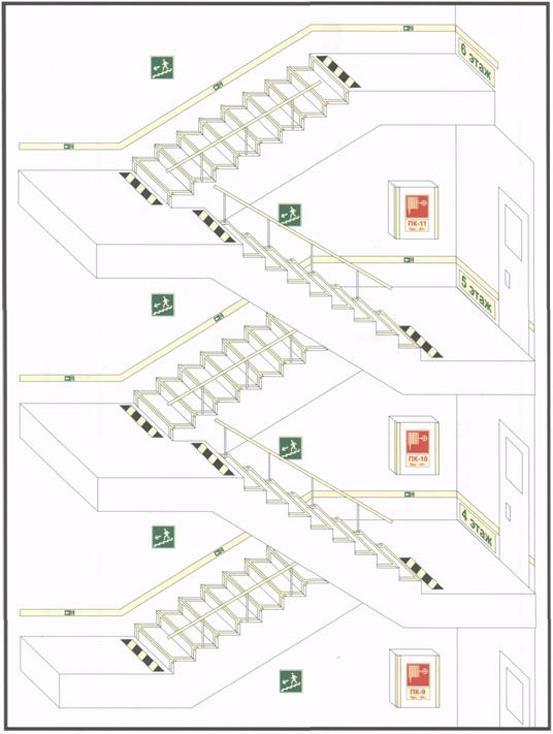

Обозначение элементами ФЭС лестниц, ступеней и мест перепада высот пола.

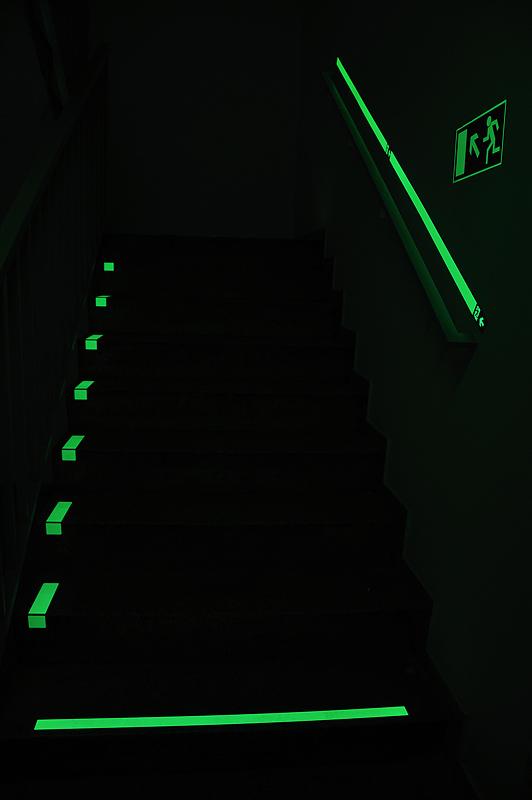

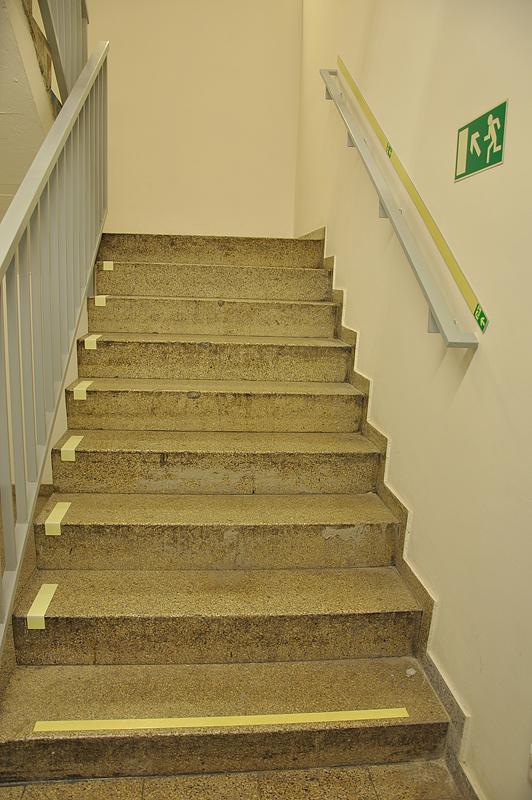

Лестницы, ступени и перепады высот пола, например: пороги, пандусы и т.п., следует обозначать элементами ФЭС, так чтобы были видны начало, ширина марша (проход) и конец лестниц, ширина проступи и высота ступеней на всей длине лестничного марша, а также перепады высот поверхности пола (уклон). Ступени лестниц, выступы, пороги следует обозначать линиями по ширине марша на горизонтальной плоскости ступеней и по ширине проступи у боковых граней ступеней. Для ориентации при движении вверх по лестнице следует обозначать высоту ступеней.

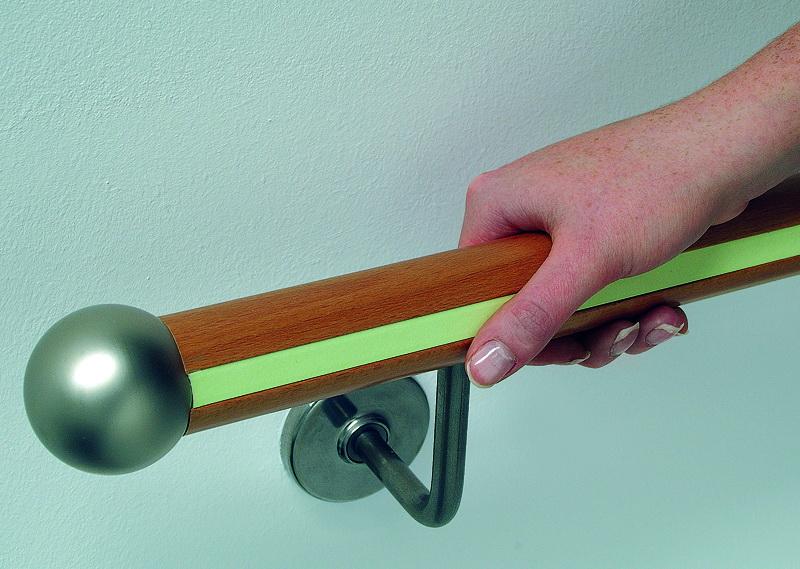

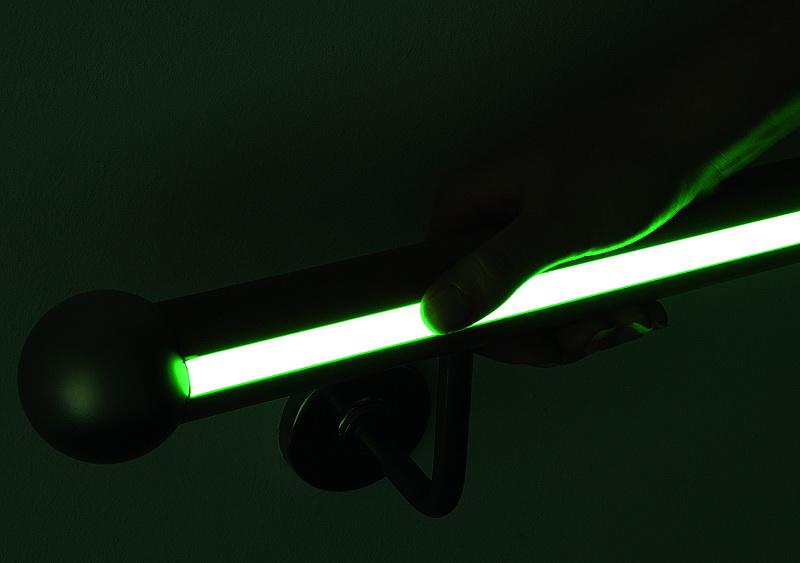

Ширина линий для обозначения ступеней и перепадов высот пола должна быть не менее 20 мм. Начало и конец лестничного марша следует обозначать сигнальной разметкой с чередующимися, наклоненными под углом 45º-60º полосами желтовато-белого или белого и черного цветов или плоскими прямоугольными элементами желтовато-белого или белого цветов. При ширине лестничного марша до 2 м включительно рекомендуется размещать одну направляющую линию. На лестницах (трапах) при ширине лестничного марша более 2 м следует размещать две направляющие линии. Направляющая линия на стене, прилегающей к лестничному маршу, может повторять контур ступеней или быть наклонной. Перила лестниц рекомендуется обозначать накладками из фотолюминесцентных материалов

Обозначение элементами ФЭС мест размещения спасательных средств, средств противопожарной и противоаварийной защиты. Места размещения спасательных средств, средств противопожарной и противоаварийной защиты, устройств подачи сигнала тревоги, телефонов, аптечек первой медицинской помощи и других средств защиты по всей длине пути эвакуации следует обозначать знаками безопасности.

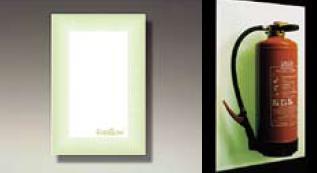

Спасательные средства, средства противопожарной и противоаварийной защиты, устройства ручной подачи сигнала тревоги, телефоны, аптечки первой медицинской помощи и другие средства защиты следует обозначать линиями по контуру на расстоянии не менее 50 мм от обозначаемого средства. Ширина линий не менее 20 мм.

Обозначение элементами ФЭС дверей эвакуационных (аварийных) выходов. Двери или дверные проемы эвакуационных (аварийных) выходов, а также люки и окна размерами не менее 0,6 х 0,8 м, которые могут служить выходами для пожарных и аварийно-спасательных подразделений, следует обозначать линиями по контуру, а также знаками безопасности и символами. Ширина линий – 20 - 50 мм.
Знаки безопасности, обозначающие дверь эвакуационного выхода, размещают, над дверями,

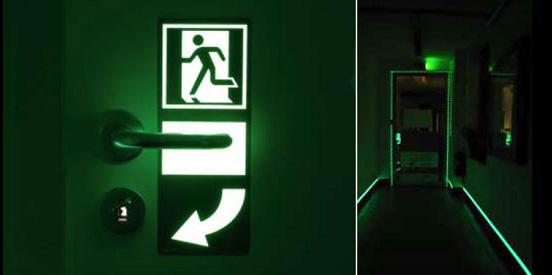

Участок двери, на котором располагается дверная ручка, следует обозначать указательными элементами ФЭС, например, экранами светового фона, с указанием, как открыть дверь, Размеры поверхности участка двери для обозначения мест расположения дверных ручек - не менее 200 х 300 мм. У дверей, имеющих специальные открывающие устройства, должны быть вывешены фотолюминесцентные инструкции о способе открывания дверей.

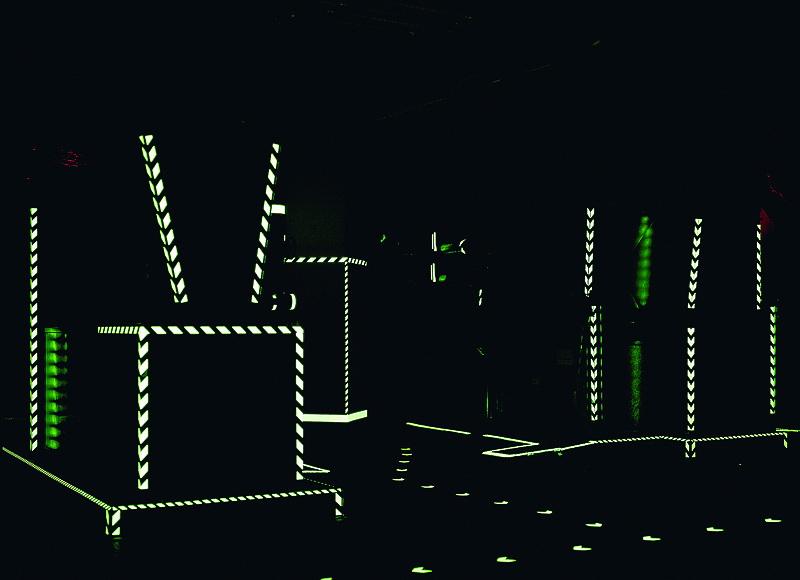

Размещение элементов ФЭС на промышленных объектах.

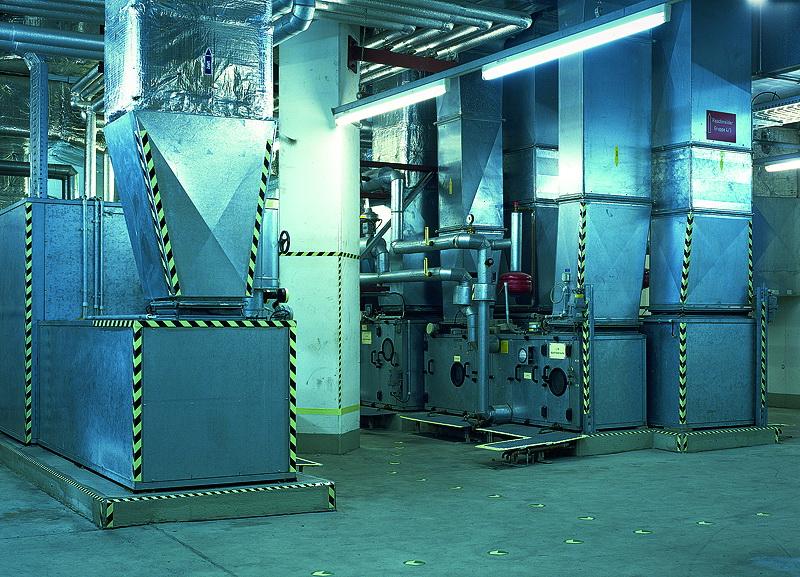

Опасные места, участки, зоны, оборудование, электроустановки, перепады высот пола, колонны, проемы и др., расположенные вдоль пути эвакуации, следует обозначать сигнальной разметкой с чередующимися полосами черного и желтовато-белого или белого цветов, расположенными прямо, вертикально, горизонтально или наклонно под углом 45º-60º, и запрещающими и предупреждающими элементами ФЭС.

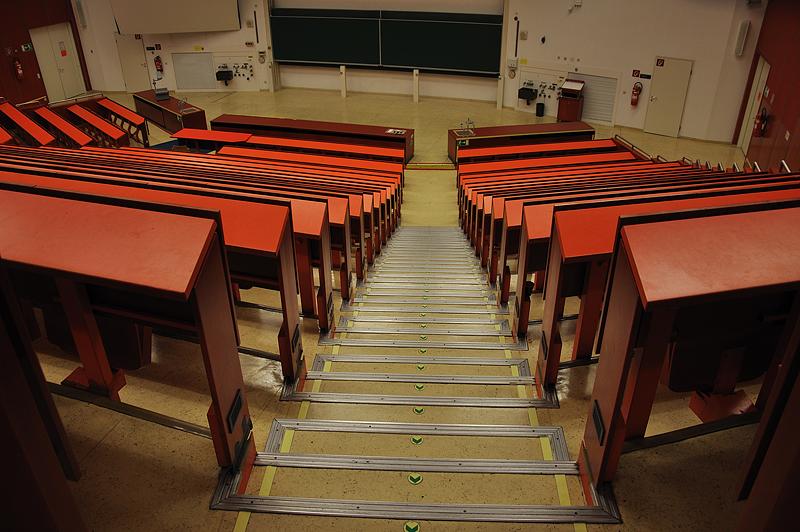

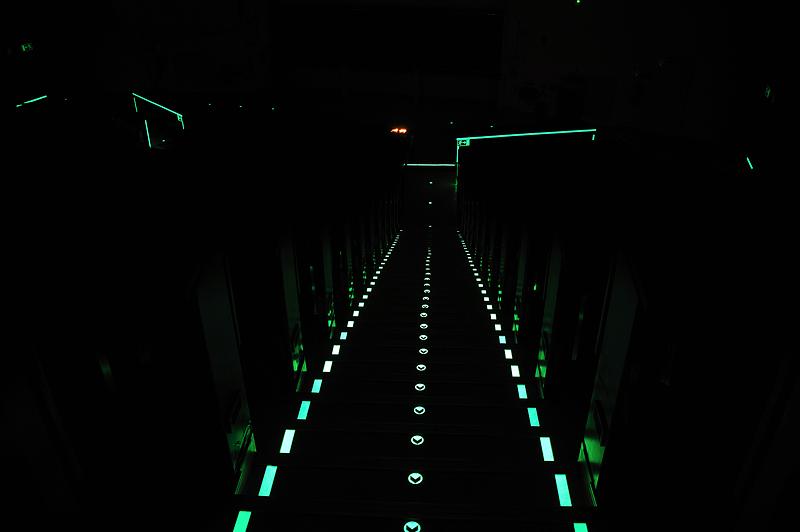

Размещение элементов ФЭС в учебных аудиториях.
