ИВЭПР 12/2 2хХ

Импульсный источник питания номинальным постоянным напряжением 12 В и током нагрузки до 2,0 А. Резервирование осуществляется от двух аккумуляторных батарей. В состав схемы ИВЭПР 12/2,0 входит "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока их заряда, что существенно продлевает срок службы АКБ. Цепи заряда обеих АКБ независимы друг от друга. В зависимости от исполнения может быть предусмотрена техническая возможность подключения боксов резервного электропитания БР12 (производства ГК «Рубеж») для увеличения времени непрерывной работы от АКБ.

НАЗНАЧЕНИЕ

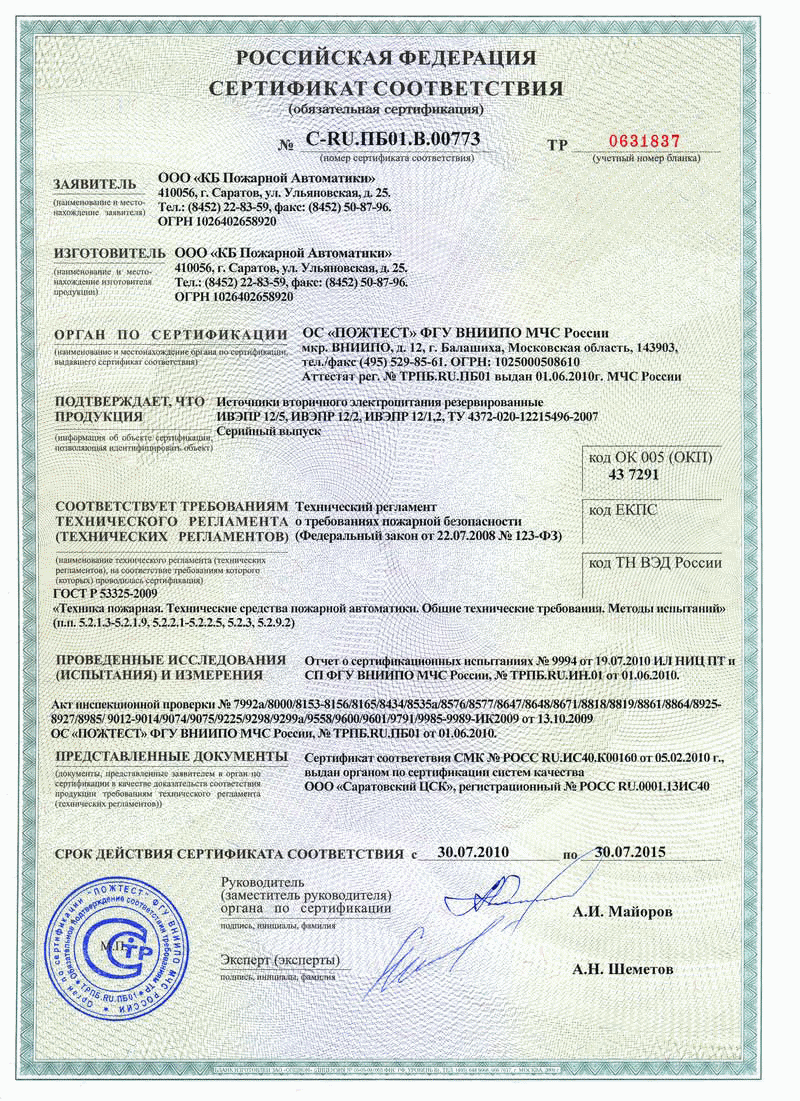

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2,0 А. При пропадании напряжения сети источник автоматически переходит в режим работы от аккумулятора. Обратное переключение в режим работы от сети происходит автоматически при появлении сетевого напряжения. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

ПРЕИМУЩЕСТВА

«Интеллектуальный электронный ключ» обеспечивает:

· оптимальный заряд АКБ за счёт схемы постоянного тестирования, при этом зарядный ток обратно пропорционален уровню заряда батареи, таким образом, исключается возможность перезаряда АКБ. Так как каждая АКБ имеет свой «интеллектуальный электронный ключ», то и режим заряда определяется для каждой АКБ индивидуально;

· электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;

· защиту аккумуляторных батарей в режиме резерва от глубокого разряда путём отключения нагрузки. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;

· электронную защиту источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

исходя из необходимого времени резервирования источник поставляется в исполнениях корпуса:



Исполнение модели	Код корпуса	Максимальная ёмкость АКБ	Размеры корпуса, мм	Масса без АКБ, не более	Возможность подключения БР12*
ИВЭПР 12/2 2х7	К1	2 х 7 А*ч	324 х 86 х 182	2,0 кг	по заказу
ИВЭПР 12/2 2х12	К2	2 х 12 А*ч	324 х 111 х 182	2,3 кг	по заказзу



*) Для увеличения времени непрерывной работы от АКБ по заказу выпускаются исполнения источника с клеммами +Р и -Р для возможности подключения к ним боксов резервного электропитания БР 12 (производства ГК «Рубеж»).

Схемное решение

· автоматический заряд АКБ при наличии сети переменного тока;

· автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;

· низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы и применения фильтров;

· выходное напряжение гальванически развязано от корпуса.

· световая индикация состояния источника:

- наличие сети – индикатор СЕТЬ светится зеленым светом;

- наличие выходного напряжения – индикатор ВЫХОД светится зеленым светом;

- наличие и состояние АКБ: индикатор АКБ светится зеленым светом при наличии хотя бы одной исправной и заряженной АКБ; светится оранжевым светом при разряде АКБ на 80%; при отсутствии/неисправности/переполюсовке АКБ – светится красным светом.

В источнике предусмотрен сигнал «Авария» для передачи информации во внешние цепи в виде транзисторного ключа с формированием потенциала 12В. В отдельных исполнениях, в наименовании обозначенных «-Р», предусмотрена схема формирования сигнала «Авария» в виде размыкания клемм электромагнитного реле типа «сухой контакт». Реле замкнуто, когда источник работает в штатном режиме, т.е.: присутствует сетевое напряжение 230В, в наличии хотя бы одна исправная и заряженная АКБ и источник выдает выходное напряжение. При отсутствии любого из перечисленного реле размыкается.



Входное напряжение сети	140…254 В
Номинальный ток нагрузки	0…2,0 А
Максимальный ток нагрузки при наличии исправной и заряженной АКБ	4,0 А (в течение 5 секунд)
Выходное постоянное напряжение – при работе от сети – при работе от АКБ	13,3…13,8 В 10,8… 13,5 В
Напряжение отключения АКБ при защите от глубокого разряда	10,4 В ± 0,3 В
Пульсации выходного напряжения в режиме работы от сети	не более – 100 мВ от пика до пика
Собственное потребление источника от АКБ в резервном режиме	не более 40 мА
Потребление источника в режиме защиты АКБ от глубокого разряда	не более 5 мА
Диапазон рабочих температур	от -10 ºС до +40 ºС
Степень защиты оболочки по ГОСТ 14254-96	IP20
Наработка на отказ	не менее 40 000 ч.
Средний срок службы	не менее 10 лет
