ИВЭПР 12/5

Импульсный источник питания с номинальным напряжением 12 В постоянного тока и выходным током до 5 А. В состав схемы ИВЭПР 12/5 входит "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока её заряда, что существенно продлевает срок службы АКБ. ИВЭПР 12/5 имеет расширенный диапазон питающих напряжений (130 В - 265 В), повышенную надёжность (статистика по возвратам от потребителя менее 0,3%), низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

НАЗНАЧЕНИЕ

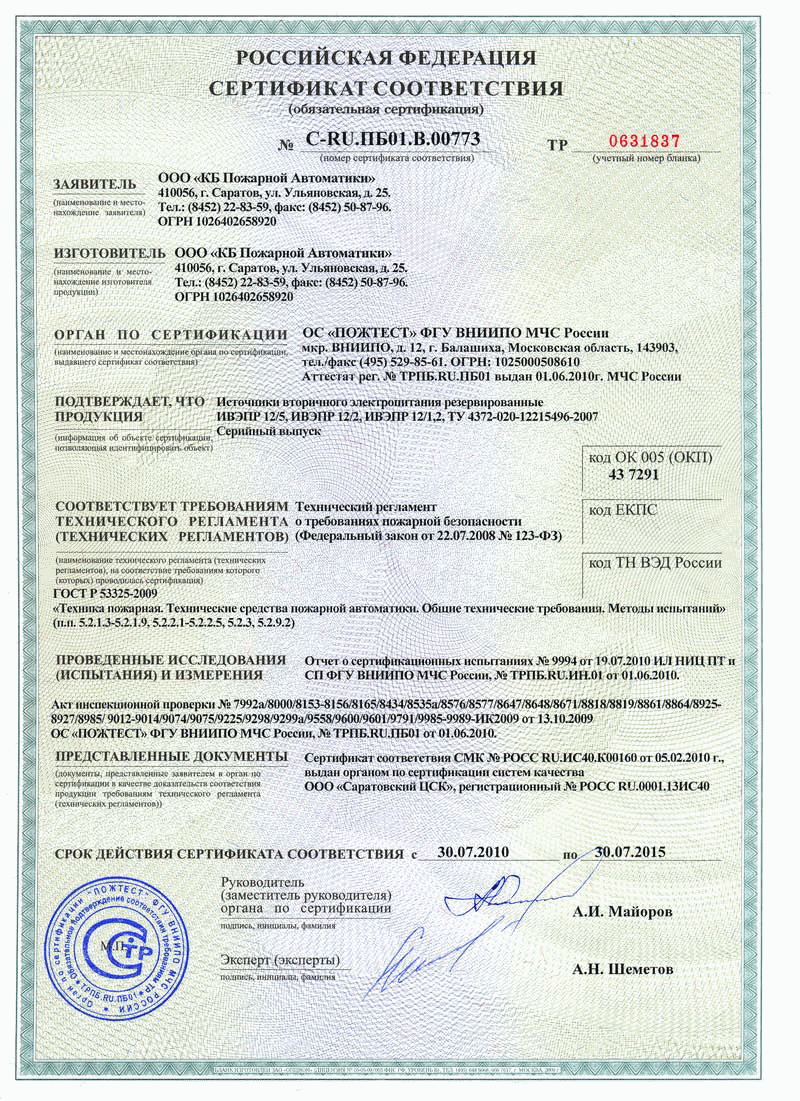

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ

«Интеллектуальный электронный ключ» обеспечивает:

• оптимальный заряд АКБ за счёт схемы постоянного тестирования;

• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;

• защиту аккумуляторных батарей от перезаряда и глубокого разряда;

• электронную защиту источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;

исходя из необходимого времени резервирования, источник поставляется в исполнениях корпуса:



Исполнение модели	Код корпуса	Максимальная ёмкость АКБ	Размеры корпуса, мм	Масса без АКБ, не более	Возможность подключения БР12*
ИВЭПР 12/5 2х7	К1	2 х 7 А*ч	324 х 86 х 182	1,8 кг	по заказу
ИВЭПР 12/5 2х12	К2	2 х 12 А*ч	324 х 111 х 182	2,0 кг	по заказу
ИВЭПР 12/5 2х17	К4	2 х 17 А*ч	372 х 86 х 250	2,3 кг	есть



*) Для увеличения времени непрерывной работы от АКБ по заказу выпускаются исполнения «БР» источника с клеммами +Р и -Р для возможности подключения к ним боксов резервного электропитания БР 12 (производства ГК «Рубеж»).

Схемное решение

• автоматический заряд АКБ при наличии сети переменного тока;

• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;

• низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;

• выходное напряжение гальванически развязано от корпуса.

• световая индикация состояния источника:

- наличие сети – индикатор СЕТЬ светится зеленым светом;
- наличие выходного напряжения – индикатор ВЫХОД светится зеленым светом;

- наличие и состояние АКБ: индикатор АКБ светится зеленым светом при наличии хотя бы одной исправной и заряженной АКБ; светится оранжевым светом при разряде АКБ на 80%; при отсутствии/неисправности/переполюсовке АКБ – светится красным светом.

В источнике предусмотрен сигнал «Авария» для передачи информации во внешние цепи в виде транзисторного ключа с формированием потенциала 12В. В отдельных исполнениях, в наименовании обозначенных «-Р», предусмотрена схема формирования сигнала «Авария» в виде замыкания клемм электромагнитного реле типа «сухой контакт».



Входное напряжение сети	130…265 В
Номинальный ток нагрузки	0…5 А
Максимальный ток нагрузки	5,5 А (в течение 15 мин)
Выходное постоянное напряжение – при работе от сети – при работе от АКБ	13,4…13,8 В 10,0… 13,4 В
Напряжение отключения АКБ при защите от глубокого разряда	10,4 В ± 0,4 В
Диапазон рабочих температур	от -10 ºС до +40 ºС
Наработка на отказ	не менее 40 000 ч.
Средний срок службы	не менее 10 лет
