Адресные пожарные приборы

ППКОП 011249-2-1 РУБЕЖ-2ОП

Паспорт (1,8 MБ)

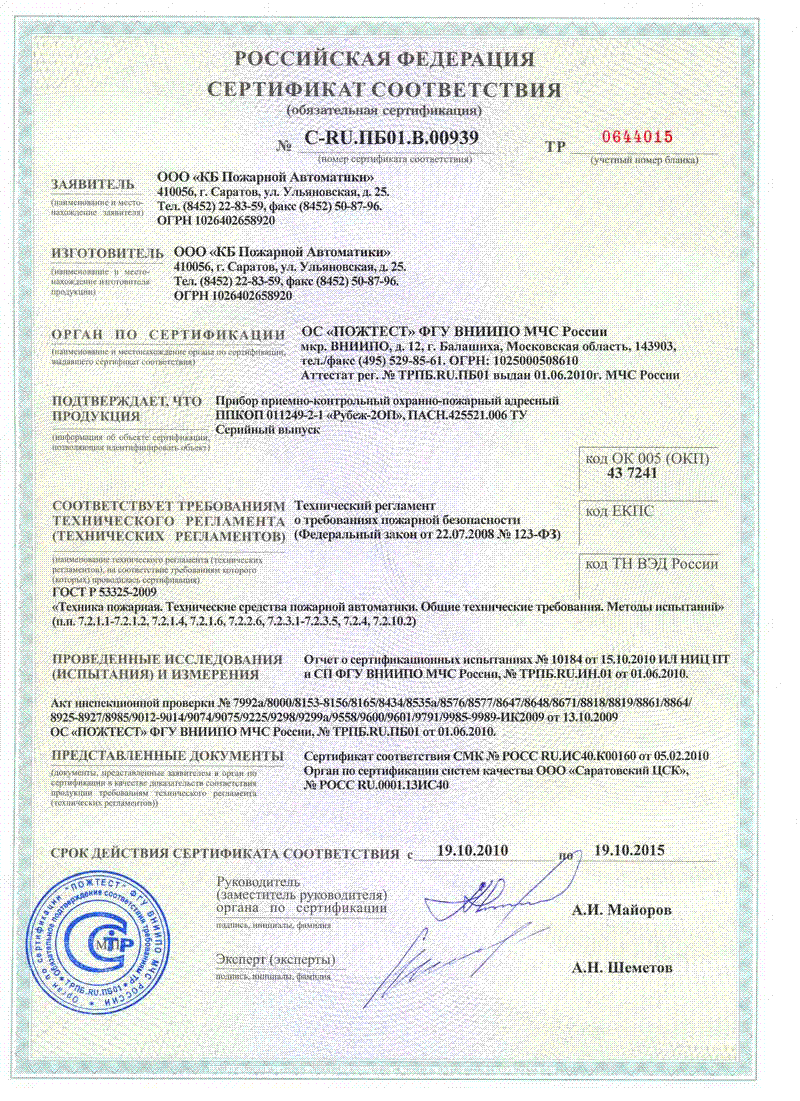

Сертификат соответствия (224,9 Кб)

Описание

Адресный приемно-контрольный охранно-пожарный прибор ППКОП 011249-2-1 РУБЕЖ-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах РУБЕЖ-2ОП можно построить распределенную адресную систему ОПС с объединением в сеть до 32 панелей с помощью интерфейса RS-485. К каждому из приборов можно подключить до 500 устройств тм Рубеж, в том числе до 64 охранных. Адресный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и восьмистрочный ЖКИ для просмотра и ввода параметров. Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.

Адресный охранно-пожарный приемно-контрольный прибор РУБЕЖ-2ОП работает со следующими адресными устройствами:

адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-А3R1, ИП 212-64Р;
адресными модулями дымоудаления и вентиляции исп 1, исп. 2, исп. 3;
адресными извещателями пожарными ручными ИПР 513-11, ИПР 513-11Р;
адресными модулями речевого оповещения МРО-2;
адресными модулями пожаротушения МПТ-1;
адресными релейными модулями РМ-1, РМ-2;
адресными пожарными метками АМП-4;
адресными метками АМ-1, АМ-4

Основные функции прибора РУБЕЖ-2ОП:

прием сигналов от адресных устройств по адресной линии связи;
включение выносных приборов сигнализации при возникновении тревоги или пожара;
управление системами пожаротушения, дымоудаления, речевого оповещения на охраняемом объекте;
постановка на охрану и снятие с охраны как отдельно зону, так и весь прибор;
автоматический контроль целостности АЛС и исправности адресных устройств;
защита органов управления от несанкционированного доступа посторонних лиц;
символьная индикация принимаемых сигналов;
звуковая сигнализация режимов работы;
обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
обмен данными по интерфейсу USB с компьютером.

Прибор осуществляет обмен информацией с адресными пожарными и охранными устройствами по двухпроводной адресной линии связи. Питание адресных пожарных извещателей, адресных меток АМ-1 и АМ-4, адресных релейных модулей РМ-1 и РМ-2, МДУ-1 исп.1 осуществляется по адресной линии связи, радиоканальные извещатели ИП 212-64Р и ИПР 513-11Р имеют автономное питание 3,6В, для питания адресных устройств МПТ-1, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4 и МРО-2 питаются от DC 12В, МДУ-1 исп.2 – 24В DC или AC, МДУ-1 исп.3 – 220В AC.
Возможна организация распределенной системы пожарной, охранной сигнализации и системы пожаротушения с объединением в одну сеть RS-485 и выводом на центральный компьютер до 32 адресных приемно-контрольных приборов РУБЕЖ-2АМ, ППКПУ 011249-2-1, РУБЕЖ-2ОП, РУБЕЖ-4А.

* Сопротивление резистора должно быть равно волновому сопротивлению кабеля (обычно 120 Ом)
Рисунок 1

Конфигурация работы системы пожарной и охранной сигнализации выполняется с персонального компьютера с использованием ПО «FireSec Администратор». Подключение адресного приемно-контрольного прибора к компьютеру осуществляется через модуль сопряжения МС-1 (МС-2), используя интерфейс RS-485 прибора, либо напрямую через USB интерфейс. Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора. После конфигурирования системы, адресный охранно-пожарный прибор РУБЕЖ-2ОП управляет системой адресной охранно-пожарной сигнализации автономно, без участия компьютера. При необходимости, РУБЕЖ-2ОП можно подключать к компьютеру для ведения мониторинга системы, используя программное обеспечение «FireSec Оперативная задача».

Прибор охранно-пожарный адресный РУБЕЖ-2ОП контролирует адресные устройства, подключенные на АЛС1 и АЛС2 в соответствие с записанной в него конфигурацией. Вся конфигурация разбивается на зоны, которые могут быть как охранные, так и пожарные. Все адресные устройства должны быть приписаны в соответствующую зону, причем устройства извещения о пожаре или тревоге входят только в одну зону, исполнительные устройства могут входить в несколько зон.
После включения прибора, настройки и записи в него конфигурации, прибор РУБЕЖ-2ОП начинает мониторинг объекта. Пожарные зоны находятся всегда на охране, охранные зоны можно как ставить на охрану, так и снимать с охраны.
Поставить или снять зону с охраны возможно либо при помощи компьютера с ПО «FireSec Оперативная задача», либо непосредственно с прибора РУБЕЖ-2ОП, причем как всех зон сразу, так и каждую отдельно.
С прибора зону можно поставить/снять двумя способами: с клавиатуры прибора, нажатием клавиш взять/снять и вводом пароля, либо при помощи прикладывания ключа к выносному считывателю ТМ, подключенному на клеммы прибора РУБЕЖ-2ОП. При удачной постановке/снятии прибор издаст один длинный звуковой сигнал, при неудачной – три коротких.

В приборе РУБЕЖ-2ОП реализована система разграничения прав с помощью пользователей и паролей. Каждый пользователь имеет свое уникальное имя, пароль, ключ ТМ. Для каждого пользователя настраиваются атрибуты (возможность снятия с охраны и постановки на охрану), а также выбираются зоны (из списка зон), которыми данный пользователь может управлять.
Максимальное количество пользователей 80. Пользователи по умолчанию получают имена: Пользователь 1, Пользователь 2,...Пользователь 80(имена могут быть изменены с помощью ПО Firesec или непосредственно с клавиатуры прибора при входе в соответствующее меню). Пароль и ключ ТМ необходимы для идентификации пользователя.
Сброс состояния тревога, пожар или внимание производится из главного окна с помощью клавиши СБРОС. После процесса идентификации с помощью меню можно сбросить либо всё состояние сразу, либо позонно. Сброс пожарной сигнализации возможен только пользователю с правом постановки и снятия всех охранных зон, либо пользователю Дежурный, Инсталлятор или Администратор.

В приборе РУБЕЖ-2ОП существует ограничение на количество охранных устройств (охранных шлейфов адресных меток) – один прибор может иметь не более 64-х охранных устройств. Адреса всех охранных устройств должны идти по порядку, т.е. неразрывной последовательностью. Адрес первого из этих устройств может быть любым из возможных. Например, адрес первой охранной метки 50, второй – 51 и т.д. до 114, все остальные адреса могут использоваться для пожарных устройств.

В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Прибор ведет журнал на 1000 событий, в котором записывается информация о типе события, его дате, времени, адресе шлейфа и устройства, номере и названии зоны. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Рисунок 2 Все подключения к прибору производятся через винтовые клеммные контакты.
Прибор Рубеж-2ОП контролирует адресные пожарные и охранные устройства по двухпроводной адресной линии связи (АЛС), которая может быть радиальной, кольцевой, древовидной. Прибор имеет возможность подключения двух АЛС радиального типа или одной АЛС кольцевого типа. При использовании радиальной АЛС первая двухпроводная линия связи подключается на клеммы «1» и «┴», вторая двухпроводная линия связи – на клеммы «2» и «┴». В случае организации кольцевой АЛС (как показано на рисунке 2) двухпроводная линия связи начинается (выходит) из клемм «1» и «┴» и заканчивается (заходит) в клеммах «2» и «┴».

Для АЛС рекомендуется использовать кабели, предназначенные для монтажа систем сигнализации. В условиях сильных электромагнитных помех рекомендуется применять экранированный кабель. При применении экранированных кабелей АЛС, экраны должны соединяться с отрицательным проводом на клеммах "GND", с помощью которых АЛС подключаются к прибору.

Рекомендуемые марки кабеля приведены ниже:

а) КСПВ 2x0,64, КСПЭВ 2x0,64, КСПВ 2x0,5, КПСВЭВ 1x2x0,5, КПСВЭВ 1x2x0,75;

б) негорючие: КСВВ нг-LS 2x0,5, КСВВ нг-LS 2x0,64;

в) огнестойкие: КПСнг-FRLS 1*2*0,35, КШСнг-FRLS 1x2x0,52, КСРПнг-FRHF 1x2x0,35, КСРПнг-FRHF 1x2x0,8, КПСВВнг-LS 1x2x0,5,

КПСЭнг-FRLS 1x2x0,5, КПСЭСнг-FRHF 1x2x0,5.

Общая длина каждой АЛС должна быть не более 1000 м.

Прибор РУБЕЖ-2ОП контролирует АЛС на обрыв, КЗ, перегрузку, а также контролирует исправность адресных устройств, включенных в АЛС.

Технологически в адресном охранно-пожарном приборе РУБЕЖ-2ОП предусмотрено два переключающихся реле типа «сухой» контакт и два выхода с контролем целостности цепей от прибора до исполнительного устройства. Все реле и выходы имеют настраиваемые параметры задержки на включение, удержания, режима работы. Задание логики включения выходов и реле производится с помощью ПО «FireSec Администратор».
Выходы с контролем целостности цепи имеют следующие характеристики:

Минимальный выходной ток во включенном состоянии, не менее	10 мА
Максимальный выходной ток во включенном состоянии, не более	300 мА
Выходное напряжение во включенном состоянии при Iвых = 10мА не менее	(Uпит –0,5)В
Выходное напряжение во включенном состоянии при Iвых = 300мА, не менее	(Uпит –1,8)В
Выходное напряжение в выключенном состоянии в режиме холостого хода, не более	–3 В
Выходной ток в выключенном состоянии в режиме короткого замыкания, не более	–0,8 мА

ППКОП РУБЕЖ-2ОП имеет семь системных светодиодных индикаторов режимов работы:

Индикатор	Цвет индикатора	Режим индикации
НОРМА	Зеленый	Индикатор нормального состояния системы
ПОЖАР	Красный	Индикатор состояния Пожар и Внимания в зонах
ТРЕВОГА	Красный	Индикатор состояния Тревога в охранной зоне
НЕИСПР	Желтый	Индикатор неисправности в системе
АВТ. ОТКЛ	Желтый	Индикатор состояния автоматики в системе
СВЯЗЬ	Зеленый	Индикатор состояния связи с другими приборами и ПК
ПИТАНИЕ	Зеленый	Индикатор уровня напряжения питания прибора

На панели прибора расположены 20 клавиш управления. Их назначение приведено в следующей таблице:

Органы управления	Назначение кнопок
Клавиши «2», «4», «6», «8»	Перемещение курсора на нужную позицию
Клавиша «9»	В окне просмотра событий перелистывание через десять событий вперед. В окнах со списками зон, списками неисправностей и т.д. переход на пять пунктов вниз.
Клавиша «3»	В окне просмотра событий перелистывание через десять событий назад. В окнах со списками зон, списками неисправностей и т.д. переход на пять пунктов вверх.
Клавиша ВВОД	Считывание данных, ввод данных, переход по пункту меню.
Клавиша МЕНЮ	Возврат в предыдущее окно, отмена ввода, вход в меню из основного окна прибора.
Клавиши «0…9»	Набор цифр от 0 до 9.
Клавиша ВЗЯТЬ	Взятие зон на охрану
Клавиша СНЯТЬ	Снятие зон с охраны
Клавиша СБРОС	Сброс состояния пожар, тревога или внимание
Клавиша F1, F2	Программируемые пользователем клавиши фильтров журнала событий, по умолчанию: F1 - просмотр новых событий пожарного журнала, F2 - просмотр новых событий охранного журнала.
Клавиша ВКЛ	Включение исполнительного устройства, снятие обхода с пожарных извещателей, установка атрибутов пользователя (взятие/снятие), установка зон пользователя и т.д.
Клавиша ВЫКЛ	Выключение исполнительного устройства, обход пожарных извещателей, снятие атрибутов пользователя (взятие/снятие), установка зон пользователя и т.д.
Клавиша «0»	Быстрый переход к просмотру устройства по набранному адресу в окне просмотра устройства.
Клавиша «5»	Переход к просмотру и управлению зонами пользователя
Клавиша ЗВУК	Отключение звука прибора, включенных МРО и включенных релейных модулей (РМ) и выходов с признаком «светозвуковое оповещение». Внимание! При неисправности АЛС звук включается заново даже в режиме отладки. Отключение звука заблокировано.

Прибор адресный охранно-пожарный РУБЕЖ-2ОП имеет семь основных режимов функционирования:

Основной режим – прибор осуществляет мониторинг адресных устройств. На основном окне прибора представлена надпись «Дежурный». В поле расшифровки показаны дополнительные состояния. Звуковая индикация отсутствует.

Режим внимания – в одной или нескольких зонах зафиксировано состояние «Внимание». В основном окне прибора появляется надпись «Внимание». В поле расшифровки показаны зоны, находящиеся в режиме внимания. Звуковая индикация включена (прерывистый зуммер с частотой 0,5 Гц).

Режим пожарной тревоги – прибор получил сигнал от одного или нескольких пожарных извещателей о пожаре либо о фиксации пожарной тревоги с помощью пожарного шлейфа адресных устройств АМ-1, АМ-4 или АМП-4. В основном окне прибора появляется надпись «Пожар». В поле расшифровки показаны зоны, находящиеся в состоянии пожарной тревоги. Звуковая индикация включена (сирена).

Режим охранной тревоги – прибор получил сигнал о нарушении охранного шлейфа адресных устройств АМ-1, АМ-4 или АМП-4. На основном окне прибора появляется надпись «Тревога». В поле расшифровки показаны зоны, находящиеся в состоянии охранной тревоги. Звуковая индикация включена (двутональная сирена).

Режим неисправности – прибором зафиксирована неисправность в системе или устройстве либо потеря связи с одним или несколькими адресными устройствами. В основном окне прибора появляется надпись «Неисправность». В поле расшифровки показаны неисправности. Звуковая индикация включена (прерывистый зуммер с частотой 1 Гц).

Режим невзятия – прибором зафиксирована неудачная постановка на охрану одной или нескольких охранных зон, т.е. на момент постановки охранный шлейф устройства АМ-1, АМ-4 или АМП-4 был нарушен, либо было зафиксировано вскрытие устройства или потеря связи с ним. В основном окне прибора появляется надпись «Невзятие». В поле расшифровки показаны зоны, в которых произошла неудачная постановка на охрану. Звуковая индикация отсутствует.

Режим обхода – один или несколько пожарных извещателей, подключенных к прибору были обойдены, т.е. для удобства монтажа системы пожарная тревога с таких извещателей фиксироваться не будет, а вместо неё будет выдаваться сообщение «Тревога-обойденное». В основном окне прибора появляется надпись «Обход». Звуковая индикация отсутствует.

Прибор может находиться одновременно во всех семи режимах. В этом случае действует следующий приоритет звуковой индикации и индикации на дисплее: режим пожарной тревоги, режим охранной тревоги, режим внимания, режим неисправности, режим невзятия, режим обхода.

У панели существует дополнительный режим – «режим отладки», добавленный для удобства настройки системы. В этом режиме не происходит возобновления сброшенной звуковой индикации, т.е. после выключения звука на приборе при возникновении нового события о неисправности звуковая сигнализация прибора не включается. Вместо этого подается звуковой сигнал длительностью в 1 секунду. Активировать данный режим можно в меню «Конфигурация ППКП». Для активации необходим уровень доступа не ниже инсталлятора.

Технические характеристики

Напряжение питания	12±2 В или 24±4 В
Ток потребления прибора (без учета выходов 3 и 4): - при напряжении питания 12 В, не более - при напряжении питания 24 В, не более	1 А 0,44 А
Выходные характеристики встроенных выходов 3 и 4: - выходное напряжение постоянного тока - максимальный ток, потребляемый с двух выходов	напряж. питания 2 х 0,3А = 0,6 А
Выходные характеристики встроенных реле 1 и 2: - коммутация напряжения постоянного/переменного тока - максимальный коммутируемый ток	28/240 В 5 А
Количество АЛС, подключаемых к прибору	2
Количество адресных устройств при: - радиальной АЛС, не более - кольцевой АЛС, не более	250 на одну АЛС, (500 на прибор) 250 на АЛС, (500 на прибор)
Внешние интерфейсы для обмена и программирования: - типа RS485, гальванически развязанный - типа USB	1 1
Длина: АЛС, не более кабеля интерфейса RS-485, не более кабеля интерфейса USB, не более	1000 м 1000 м до 3 м
Ток в АЛС, не более	125 мА
Напряжение на выходных клеммах АЛС	24±4 В
Максимальное сопротивление проводов АЛС, не более	140 Ом
Удельная электрическая емкость АЛС, не более	0,5 нФ/Ом.
Масса прибора, не более	1 кг
Габаритные размеры прибора, не более	200х160х50 мм
Диапазон рабочих температур прибора	от 0 до плюс 55 оС.
