Источники питания для ОПС

ИВЭПР 12/5 RSR

Описание

Источник вторичного электропитания резервированный ИВЭПР 12/5 RSR предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока. Источник имеет функцию формирования и передачи информации в приёмно-контрольные приборы адресной системы ОПС «Рубеж-4А» и « Рубеж-2ОП», а так же имеет два независимых питающих выхода. Источник соответствует требованиям ГОСТ Р 53325.

НАЗНАЧЕНИЕ

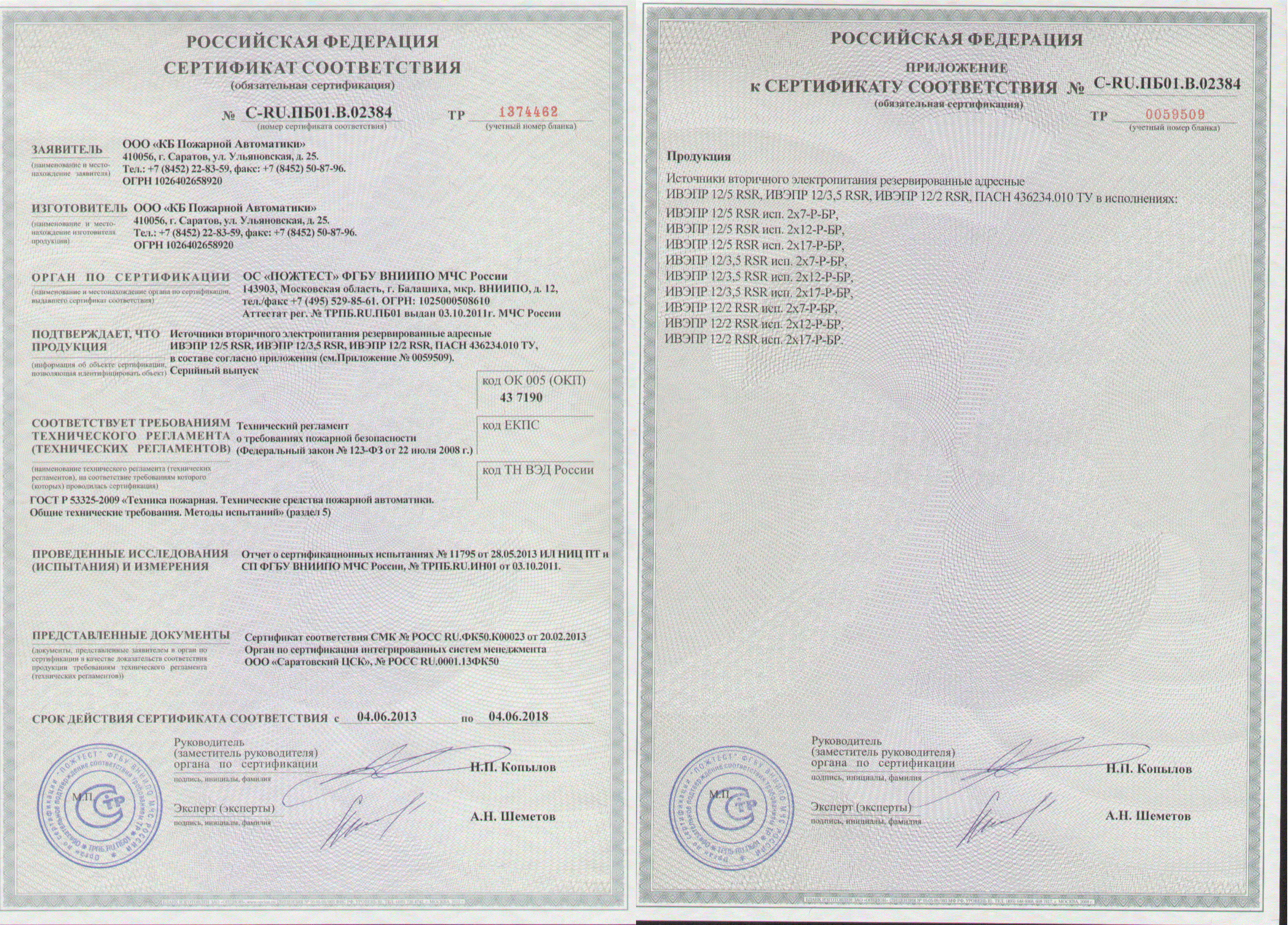

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии по протоколу RS-R связи следующие информационные сигналы:

– Предварительный разряд АКБ1

– Предварительный разряд АКБ2

– Разряд АКБ1 устранён

– Разряд АКБ2 устранён

– Отсутствие АКБ1

– Отсутствие АКБ2

– АКБ1 подключен

– АКБ2 подключен

– Нет сетевого напряжения

– Есть сетевое напряжение

– КЗ, напряжение < 9В (выход 1)

– КЗ, напряжение < 9В (выход 2)

– Напряжение выше нормы >14В (выход 1)

– Напряжение выше нормы > 14В (выход 2)

– Перегрузка, напряжение <10,4В (выход 1)

– Перегрузка, напряжение <10,4В (выход 2)

– Глубокий разряд АКБ1

– Глубокий разряд АКБ2

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ

"Интеллектуальный электронный ключ" обеспечивает:

- оптимальный заряд АКБ за счёт схемы постоянного тестирования;

- защиту аккумуляторных батарей от перезаряда и глубокого разряда.

Так же в источнике применены

- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;

- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

Исходя из необходимого времени резервирования, источник поставляется в исполнениях корпуса:

Источник питания*	Размеры, мм	Масса источника без АКБ, кг	Габаритные размеры устанавливаемых АКБ, мм
ИВЭПР 12/5 RSR исп. 2х7-Р БР	324х86х182	1,8	151х65х99
ИВЭПР 12/5 RSR исп. 2х12 –Р БР	324х111х182	2,0	151х98х99
ИВЭПР 12/5 RSR исп. 2х17 –Р БР	372х86х250	2,5	181х76х167

*2х7, 2х12, 2х17 – количество и ёмкость (в А*ч) устанавливаемых АКБ.

-Р - выход дистанционной сигнализации "Авария" выполнен виде замыкающихся контактов реле.

БР – возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме.

СХЕМНОЕ РЕШЕНИЕ

- два независимых выхода питания;

- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;

- автоматический заряд АКБ при наличии сети переменного тока;

- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;

- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;

- выходное напряжение гальванически развязано от корпуса.

- световая индикация состояния источника:

Индикатор СЕТЬ:

- при наличии сети 230 В - светится зеленым светом;

-при отсутствии сети 230 В - не светится.

Индикатор АКБ:

- при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;

- при разряде АКБ на 80 %– светится оранжевым цветом;

- при отсутствии (неисправности, переполюсовке, КЗ) обеих АКБ - светится красным цветом

Индикатор ВЫХОД:

- при наличии напряжения хотя бы на одном выходе (нет КЗ) - светится зеленым цветом;

- при отсутствии выходного напряжения на обоих выходах - не светится.

В источнике предусмотрен сигнал «Авария» для передачи информации во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса.

Схема включения ИВЭПР в адресную ОПС «Рубеж»:

Технические характеристики

Входное напряжение сети	130…265 В
Номинальный ток нагрузки	0…5 А
Максимальный ток нагрузки	5,5 А (в течение 15 мин)
Выходное постоянное напряжение – при работе от сети – при работе от АКБ	13,4…13,8 В 10,8… 13,5 В
Напряжение отключения АКБ при защите от глубокого разряда	10,4 В ± 0,4 В
Диапазон рабочих температур	от -10 ºС до +40 ºС
Наработка на отказ	не менее 40 000 ч.
Средний срок службы	не менее 10 лет
