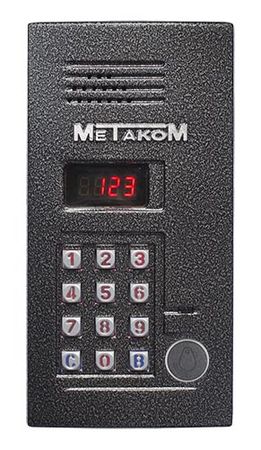

Блок вызова MK2012-RFE
Блок вызова MK2012-RFE
Блок вызова МЕТАКОМ МК2012 представляет собой специализированную микропроцессорную систему, предназначенную для установки в многоквартирных домах, офисах для организации селекторной связи с координатной системой адресации.
В качестве абонентских ключей используются электронные ключи METAKOM TM2002, МЕТАКОМ TM2003 или Dallas iButtontm – DS1990A (для версии ТМ), а так же бесконтактные брелоки METAKOM поддерживающие Proximity (для версии RF) или Mifare (для версии MF) технологию.
В качестве оконечных устройств, устанавливаемых у абонентов, рекомендуются трубки квартирные переговорные типа ТКП-01, ТКП-05М, ТКП-06М, ТКП-10М, ТКП-12М, ТКП-14М или другие, предназначенные для домофонов с координатной системой адресации.
Для модификации со встроенной видеокамерой используются абонентские видеомониторы МКV-VM5, МКV-VM6, МКE-V1, МКV-VM7 или другие производства МЕТАКОМ. Блок вызова обеспечивает подачу сигнала вызова через координатный коммутатор на ТКП абонента, дуплексную связь посетителя с абонентом, дистанционное открывание замка по сигналу от ТКП. Замок также может быть открыт с помощью ТМ/RF/MF – ключа, с помощью кода, набираемого на блоке вызова или нажатием кнопки ВЫХОД, устанавливаемой у входной двери внутри подъезда
|
Технические характеристики |
MK2012-TM(RF,MF) |
|
Максимальное количество обслуживаемых абонентов |
999 |
|
Максимальное количество ключей, шт |
3000 |
|
Длительность разговора, сек |
40…240 |
|
Длительность открывания замка, сек |
2…102 |
|
Максимальное количество индивидуальных кодов |
999 |
|
Максимальный номер кодовой таблицы |
255 |
|
Количество цифр абонентского кода |
4 |
|
Количество цифр общего кода |
4 |
|
Количество цифр мастер-кода |
6 |
|
Диапазон рабочих температур, °C |
-30…+45 |
|
Относительная влажность воздуха (при 25°C), % |
98 |
|
Напряжение питания (постоянного тока), В |
15…18 |
|
Максимальный ток потребления в дежурном режиме (с коммутатором без видеокамеры), не более, мА |
190 |
|
Габаритные размеры блока, не более, мм |
205x105x40 |
|
Масса блока без упаковки, не более, кг |
0,7 |
Функции
- • индикация режимов работы на 4-х символьном индикаторе;;
- звуковой контроль нажатия кнопок;
- вызов абонента путем набора его номера на блоке вызова;
- подача звукового сигнала на абонентское устройство
- дуплексная связь абонент-посетитель;
- дистанционное открывание замка от трубки абонента;
- местное открывание замка набором общего или индивидуального кода доступа;
- местное открывание замка индивидуальным ключом;
- местное открывание замка из подъезда нажатием кнопки ВЫХОД;
Особенности:
- открытие замка из режима программирования;
- Возможность подключения до 15 коммутаторов для увеличения количества обслуживаемых абонентов(при этом количество обслуживаемых абонентов не может превышать 999);
- Установка диапазона обслуживаемых абонентов. Если используется несколько коммутаторов можно задать диапазон для каждого коммутатора отдельно;
- возможность запрета обслуживания ТКП абонента при сохранении доступа по индивидуальному коду;
- Два режима записи электронных ключей: общим списком или на конкретного абонента;
- Возможность записи до 3000 электронных ключей;
- наличие режима автосбора ключей;
- отключение считывания ключей, работающих по протоколу DS1990 или ТМ2002 (для версии ТМ);
- использование спец ключей с индивидуальным кодированием (для версии ТМ);
- Наличие общего и индивидуальных кодов открытия замка;
- Наличие режима оповещения абонента по индивидуальному коду или индивидуальному ключу;
- Перенос базы ключей из других моделей домофонов с помощью микросхемы памяти;
- перенос всех настроек домофона на персональный компьютер (или другой домофон) и обратно посредством адаптера МЕТАКОМ MKA-02U и TM-ключа DS1996(L);
- Возможность диагностики системы при пуско-наладочных работах (тест трубок абонента с выводом параметров аудио линии на индикатор);
- корректировка параметров определения положения трубки (настройка может осуществляться как для каждого, так и для всех абонентов одновременно);
- Два уровня громкости сигнала вызова в абонентском устройстве (может устанавливаться как для каждого абонента, так и для всех абонентов одновременно);
- Два варианта мелодии вызывного сигнала;
- Возможность отключения звука сигнала вызова на блоке вызова;
- Возврат к заводским установкам блока вызова, при этом сохраняются записанные ключи;
- Два режима входа в меню программирования: с помощью мастер-кода, и с помощью предварительно записанного мастер-ключа;
- Самотестирование при включении или сбросе;
- Антивандальное исполнение – специальная конструкция клавиатуры, монтаж на объекте с помощью специального ключа;
- Влагозащищенная клавиатура с подсветкой каждой клавиши, подсветка контактора электронных ключей.
